В нашем видео уроке Вы найдете пошаговую инструкции монтажа водосточной системы RainWay
1. Перед монтажом системы необходимо определить расположение водосточных труб, с учетом направления отвода воды, размещения точек наземного водосбора и облика фасада. Одна воронка устанавливается не более чем на 10 м.п. желоба. При этом расстояние между соседними воронками не должно превышать 20 м.
2. С помощью шнура определить уклон в сторону слива, примерно 2 см на 10 м.п. желоба и установить в высших точках крайние кронштейны желоба.
3. В местах организации слива установить воронки. Воронки должны находиться в нижних точках систем желобов.
4. Кронштейны желоба устанавливаются из расчета - 6 штук на 1 желоб, но не более чем через 55 см, и не далее 10 см от воронок, муфт и углов желоба.
5. Желоба монтируются, начиная от воронки. При этом край желоба должен быть на уровне меток на воронке. Желоб заводится в кронштейны и соединительные элементы, начиная от задней стенки желоба.
6. Желоба соединяются с помощью муфты. Края желобов должны быть на уровне отметок на муфте. После соединения муфта крепится к ветровой доске.
7. Для резки желобов и труб используется ножовка по металлу. Заусенцы зачищаются напильником.
8. Углы желоба монтируются по меткам аналогично муфтам.
9. На окончание системы защелкиваются заглушки. Расстояние от заглушки до боковой доски крыши или до соседней стены не менее 3 см.
10. Монтаж труб начинают от воронки. При значительном выносе крыши между двухмуфтовыми отводами (67* или 87*) применяется отрезок трубы. Во избежание провисания труб рекомендуется фиксировать их с соединительными элементами с помощью PVC клея, герметика или других средств (заклёпки, саморезы L-12mm).
11. При небольшом выносе крыши относительно стены используют муфту трубы или комбинацию одномуфтового и двухмуфтового отводов. Стрелка на муфтах и отводах указывает направление потока воды, и всегда направлена вниз. Рекомендована фиксация см. шаг 10.
12. Непосредственно под отводом устанавливается кронштейн трубы. При вводе труб оставлять зазор примерно 10 мм для линейного расширения. Клей не используется.
13. Для соединения труб применяются муфты. Стрелка на муфте указывает направление потока воды, и всегда направлена вниз. Под муфтой устанавливается кронштейн. В связи с тепловым расширением нижняя труба вводится не до конца. Зазор примерно 10 мм. Фиксация труб с муфтой не допускается.
14. Кронштейны трубы монтируются на стене посредством дюбелей и специальных винт-шурупов. Расстояние между кронштейнами не должно превышать 1,5 м.
15. Тройники устанавливаются аналогично муфтам. В случае соединения трубы 75 мм с трубой 100 мм через тройник используется адаптер.
16. Нижний отвод фиксируется к трубе.(см п.10) Для склеивания используется только клей для ПВХ. Труба фиксируется кронштейном. Расстояние от отвода до кронштейна 2 см, до уровня земли не менее 20 см.

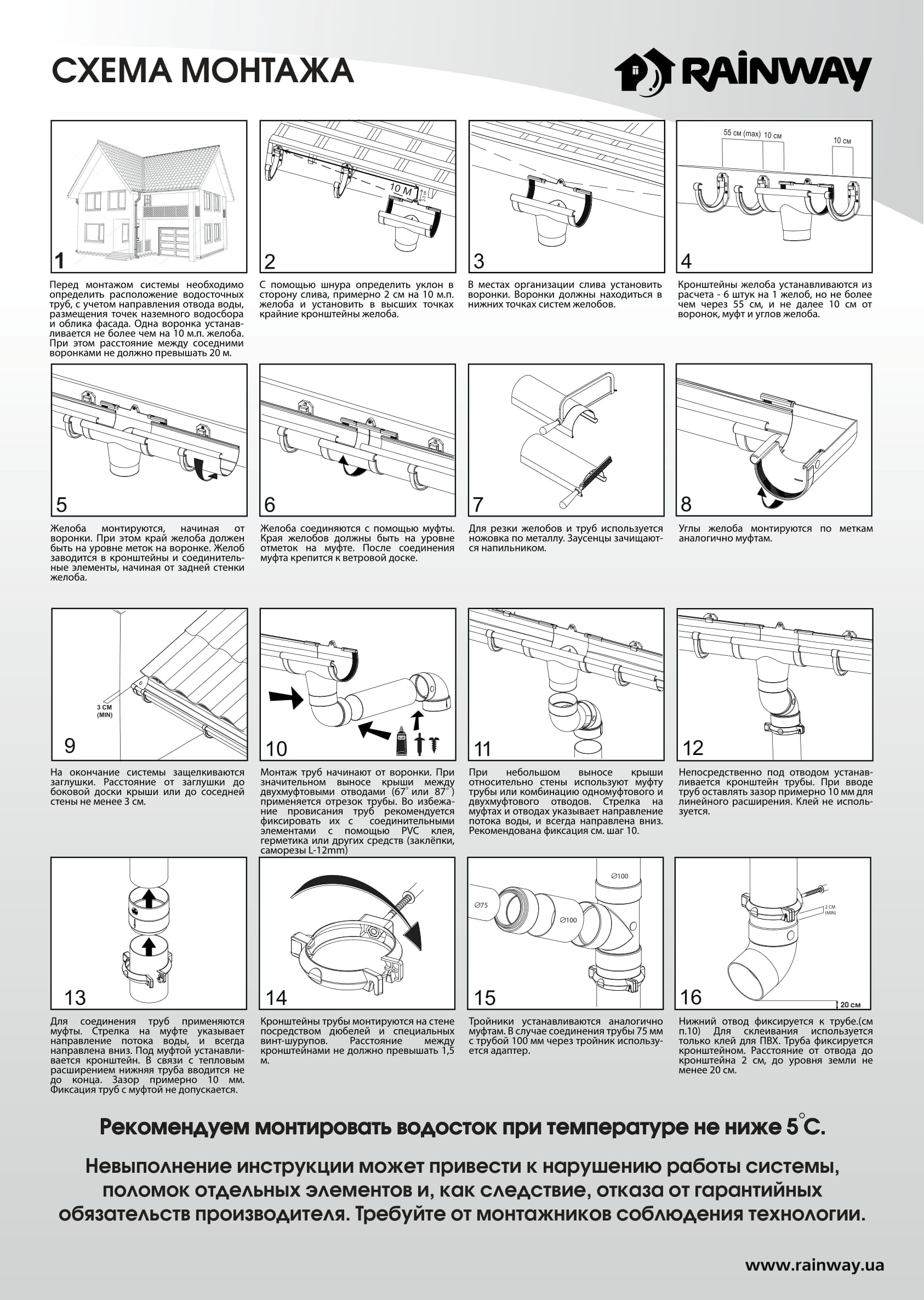

Полная инструкция в формате pdf
0.215 MБ
Инструкция к дождеприемнику
0.205 MБ
Монтаж при отрицательных температурах

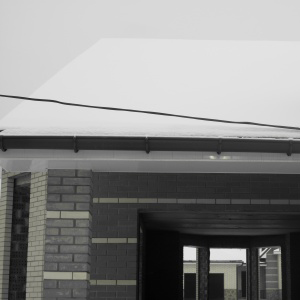

Недозащелкивание желобов в кронштейны
Недостаточное количество кронштейнов желоба
Расстояние до стены должно быть минимум 3 см
Расстояние от муфты до кронштейна более 10 см.
Расстояние от отвода до земли менее 20 см.

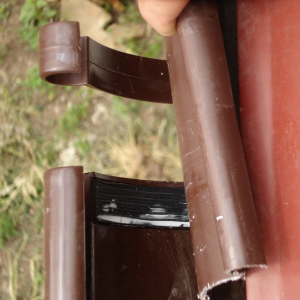

Смазывание резинок клеем или силиконом.
В нашем видео уроке Вы найдете пошаговую инструкции монтажа софитов RainWay
Различные софиты составляют модульную систему, отличающуюся конкретным целевым предназначением. Они защищают карнизы, выступы, подшивки крыши от негативного воздействия дождей и снегов. Виниловые софиты также отлично зарекомендовали себя как защита для чердаков, мансард и т.Д. Подшивка производится с помощью антикоррозионных гвоздей и шурупов сразу после монтажа кровли. Нарезать софиты необходимо в соответствии с параметрами карнизного свеса, но следует учитывать температурное расширение.
Конструкция софита состоит из следующих элементов:
Перед монтажом софита все отделочные работы и утепление дома должны быть завершены. Установку лучше не начинать, если температура снизилась до 0 °С.

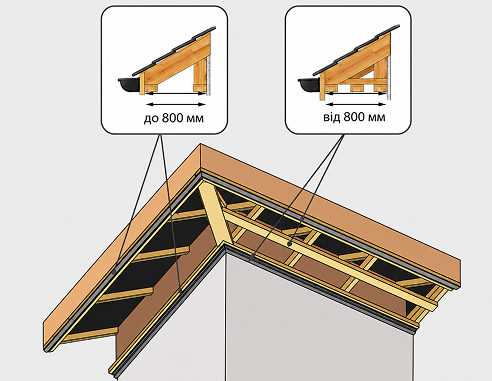

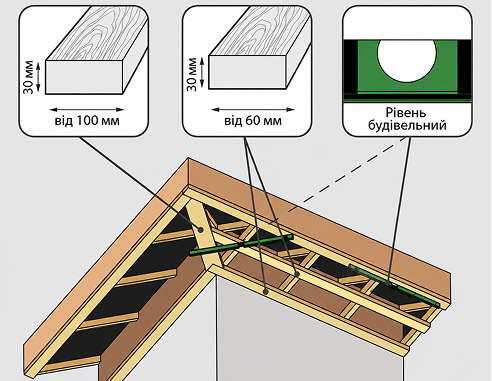

Подготовьте обрешетку из сухих деревянных реек. Рейки устанавливаются по периметру карнизного свеса, параллельно стен, на расстоянии не более 45 см (а). Если ширина карнизного свеса превышает 45 см, закрепите софит дополнительно в середине (b).

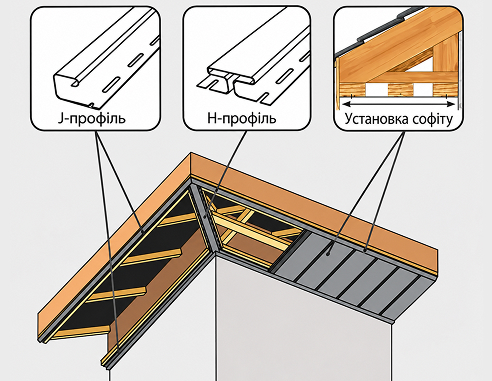

На рейки установите J-профили. Расстояние между саморезами должно быть от 20 до 30 см.

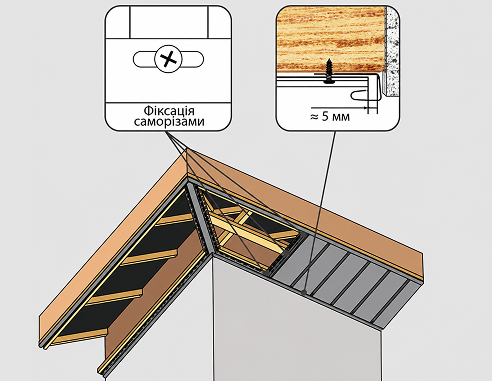

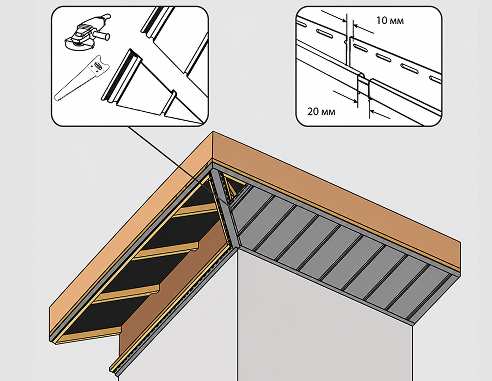

Панель софита, обрезанную, согласно Вашего проекта, устанавливаем в пазы J-профиля и крепим саморезами. При этом важно оставить промежуток 2-3 мм, который нужен для компенсации линейного расширения материала.
Существует два варианта углового соединения в горизонтальных плоскостях: прямой и диагональный. Для соединения панелей под углом - используем Н-профиль. Для диагонального соединения на углах, подрежьте панели софита и другие элементы под соответствующим углом.
Для соединения фронтальных и карнизных свесов крыши, используйте внешний угол и соединенные J-профиля (в качестве внутреннего угла).
