Монтаж

У нашому відео уроці Ви знайдете покрокову інструкцію монтажу водостічної системи RainWay

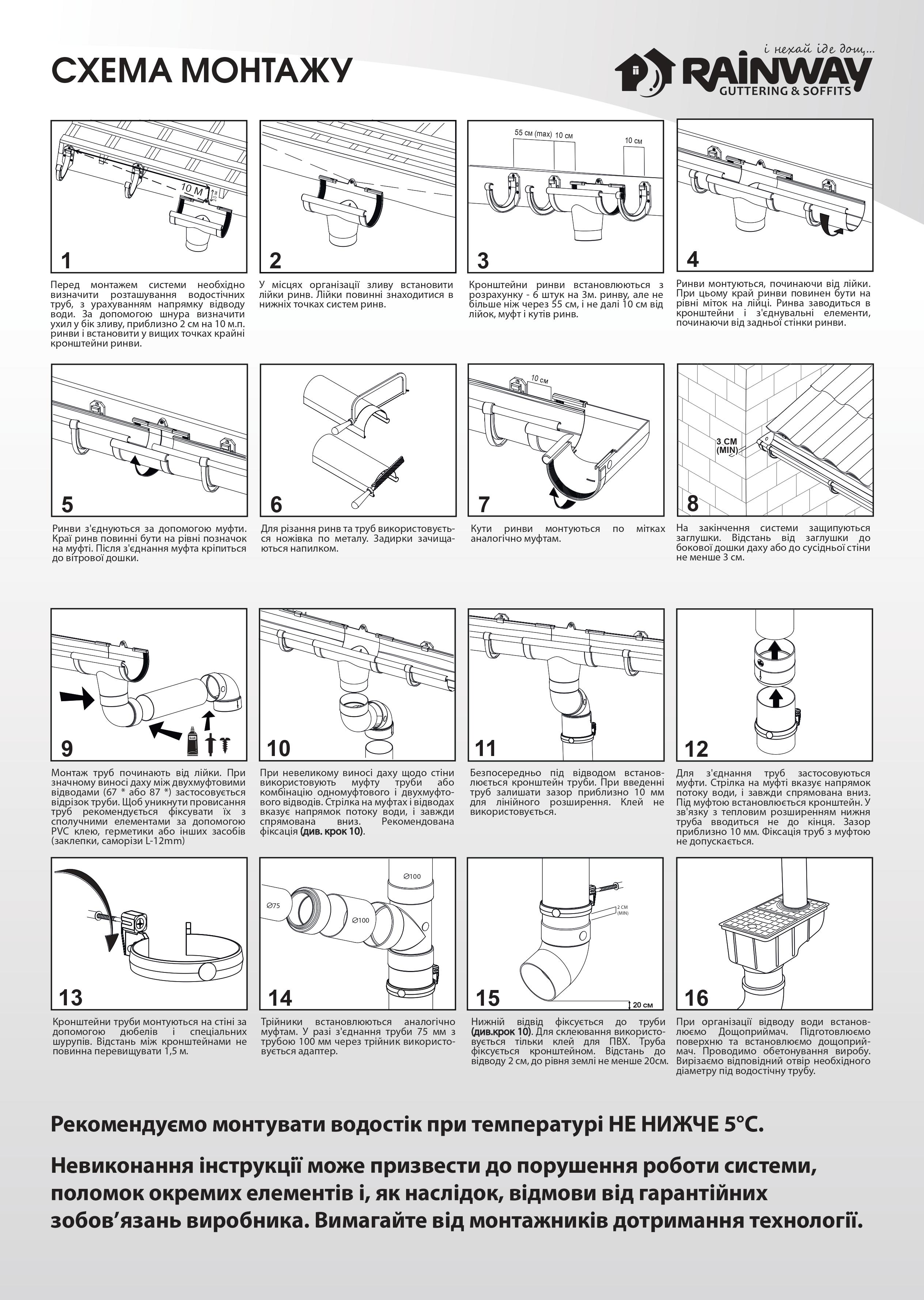

Покрокова інструкція

  • instruction 1. Перед монтажем системи необхідно визначити розташування водостічних труб, з урахуванням напрямку відводу води, розміщення точок наземного водозбору та вигляду фасаду. Одна воронка встановлюється не більше ніж на 10 м.п. ринви
  • instruction 2. За допомогою шнура визначити ухил у бік зливу, приблизно 2 см на 10 м.п. ринви і встановити у вищих точках крайні кронштейни ринви.
  • instruction 3. У місцях організації зливу встановити лійки ринв. Лійки повинні знаходитися в нижніх точках систем ринв.
  • instruction 4. Кронштейни ринви встановлюються з розрахунку - 6 штук на 1 ринву, але не більше ніж через 55 см, і не далі 10 см від лійок, муфт і кутів ринв.
  • instruction 5. Ринви монтуються, починаючи від лійки. При цьому край ринви повинен бути на рівні міток на лійці. Ринва заводиться в кронштейни і з'єднувальні елементи, починаючи від задньої стінки ринви.
  • instruction 6. Ринви з'єднуються за допомогою муфти. Краї ринв повинні бути на рівні позначок на муфті. Після з'єднання муфта кріпиться до вітрової дошки.
  • instruction 7. Для різання ринв та труб використовується ножівка по металу. Задирки зачищаються напилком.
  • instruction 8. Кути ринви монтуються по мітках аналогічно муфтам.
  • instruction 9. На закінчення системи защипуються заглушки. Відстань від заглушки до бокової дошки даху або до сусідньої стіни не менше 3 см.
  • instruction 10. Монтаж труб починають від лійки. При значному виносі даху між двухмуфтовими відводами (67 * або 87 *) застосовується відрізок труби. Щоб уникнути провисання труб рекомендується фіксувати їх з сполучними елементами за допомогою PVC клею, герметики або інших засобів (заклепки, саморізи L-12mm)
  • instruction 11. При невеликому виносі даху щодо стіни використовують муфту труби або комбінацію одномуфтового і двухмуфтового відводів. Стрілка на муфтах і відводах вказує напрямок потоку води, і завжди спрямована вниз. Рекомендована фіксація (див. крок 10).
  • instruction 12. Безпосередньо під відводом встановлюється кронштейн труби. При введенні труб залишати зазор приблизно 10 мм для лінійного розширення. Клей не використовується.
  • instruction 13. Для з'єднання труб застосовуються муфти. Стрілка на муфті вказує напрямок потоку води, і завжди спрямована вниз. Під муфтою встановлюється кронштейн. У зв'язку з тепловим розширенням нижня труба вводиться не до кінця. Зазор приблизно 10 мм. Фіксація труб з муфтою не допускається.
  • instruction 14. Кронштейни труби вмонтовуються на стіні за допомогою дюбелів і спеціальних гвинт-шурупів. Відстань між кронштейнами не повинна перевищувати 1,5 м.
  • instruction 15. Трійники встановлюються аналогічно муфтам. У разі з'єднання труби 75 мм з трубою 100 мм через трійник використовується адаптер.
  • instruction 16. Нижній відвід фіксується до труби (див.крок 10). Для склеювання використовується тільки клей для ПВХ. Труба фіксується кронштейном. Відстань до відведення 2 см, до рівня землі не менше 20.

Завантажити покрокову інструкцію

Типові помилки при монтажі водостоків

  • Монтаж при негативних температурах
  • Недоклацання ринв в кронштейни
  • Недостатня кількість кронштейнів ринви
  • Відстань до стіни повинно бути мінімум 3 см
  • Відстань від муфти до кронштейна більше 10 см.
  • Відстань від відводу до землі менше 20 см.
  • Змазування гумок клеєм або силіконом.

Монтаж

У нашому відео уроці Ви знайдете покрокову інструкцію монтажу софітів RainWay

Монтаж софітів

Різноманітні софіти становлять модульну систему, яка відрізняється конкретним цільовим призначенням. Вони захищають карнизи, виступи, підшивки даху від негативного впливу дощів і снігів. Вінілові софіти також чудово зарекомендували себе як захист для горищ, мансард тощо. Підшивка відбувається за допомогою антикорозійних цвяхів і шурупів одразу після монтажу покрівлі. Нарізати софіти необхідно відповідно до параметрів карнизного звису, але варто враховувати температурне розширення.

Конструкція софіту складається з таких елементів:

Перед монтажем софіту всі оздоблювальні роботи та утеплення будинку мають бути завершені. Установлення краще не починати, якщо температура зменшилася до 0 °С.

  • instruction Підготуйте обрешітку з сухих дерев'яних рейок. Рейки встановлюються по периметру карнизного свеса, паралельно стін, на відстані не більше 45 см (а). Якщо ширина карнизного свеса перевищує 45 см, закріпіть софіт додатково в середині (b).
  • instruction На рейки встановіть J-профілі. Відстань між саморізами повинне бути від 20 до 30 см.
  • instruction Панель софіта, обрізану, згідно Вашого проекту, встановлюємо в пази J-профілю і кріпимо саморізами. При цьому важливо залишити проміжок 2-3 мм, який потрібен для компенсації лінійного розширення матеріалу.
  • instruction Існує два варіанти кутового з'єднання в горизонтальних площинах: прямий і діагональний. Для з'єднання панелей під кутом - використовуємо Н-профіль. Для діагонального з'єднання на кутах, подрежьте панелі софіта і інші елементи під відповідним кутом.
  • instruction Для з'єднання фронтальних і карнизних звисів даху, використовуйте зовнішній кут і з'єднані J-профілю (як внутрішнього кута).

УВАГА!

  • Панелі не повинні перебувати в натягнутому стані;
  • Якщо ширина карнизного звису перевищує 45 см закріпіть софіт додатково в середині.
  • Софіт не призначений для експлуатації під прямими ультрафіолетовими променями.

     Правила зберігання софітів

  • Не порушуйте цілістність заводських упаковок;
  • Зберігайте софіти лише у критих приміщеннях.
  • Переконайтесь, що в приміщенні хороша вентиляція, а температура не виходить за межі -40...+40°С.
  • Вкладайте софіти на палети або стелажі (кількість рядів - не більше 5 у висоту).

    Правила перевезення софітів


  • Температура в кузові не повинна перевищувати +50°С.
  • Упаковки з продукцією не повинні виступати за довжину кузова.
  • Потрібно забезпечити нерухомість софіту при транспортуванні та здійснювати перевезення критим транспортом.
  • Складання вантажу на панелі софіту не допускається, так як це призводить до деформації виробу.
  • Не кидайте, не перегинайте, не деформуйте упаковки під час розвантаження.

Завантажити покрокову інструкцію
